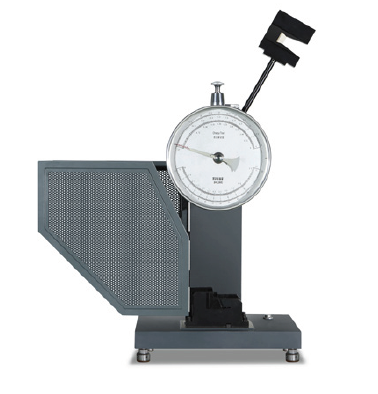

• 试验机型号名称：塑料摆锤冲击试验机

二、试验机简介：该机是对塑料、尼龙、橡胶、玻璃钢、复合塑料管材、电气绝缘材料等非金属材料在动负荷下抵抗冲击性能进行检验的检测仪器。本机采用表盘式读数，操作简便，工作效率高。即可以做简支梁试验，又可以做悬臂梁试验，支座调节及更换方便，适用性强，是硬质塑料生产厂家、质检单位、科研所等必不可少的检测仪器。

三、试验标准：

1. GB/T 1043-2008 《硬质塑料简支梁冲击试验方法》
2. GB/T 1843-1996 《塑料悬臂梁冲击试验方法》
3. JB/T 8761-1998 《塑料悬臂梁冲击试验机》
4. JB/T 8762-1998 《塑料简支梁冲击试验机》
5. ISO 179:2000 《Plastics-Determination of Charpy impact properties》
6. ISO 180:2000 《Plastics-Determination of Izod impact strength》

四、主要技术参数：



1. 最大冲击能量：简支梁4J、2J、1J

悬臂梁4J、2.75J

2. 摆锤力矩：简支梁2.1436N•m、1.0718 N•m、0.5359 N•m

悬臂梁2.1436N•m、1.4737 N•m

3. 摆锤预扬角：150º
4. 度盘最小刻度：满量程的1%
5. 简支梁技术参数：
   1. 1. 冲击速度：2.9m/s
      2. 摆轴中心至试样中心的距离：230㎜
      3. 刀刃夹角：30°
      4. 刀刃圆角半径：2㎜
      5. 支座圆角半径：1㎜
      6. 支座前角：5°
      7. 支座后角：10°
      8. 支座跨距：40㎜、60㎜、70㎜
      9. 试样类型及尺寸（长×宽×厚）：

80㎜×10㎜×4㎜

       50㎜×6㎜×4㎜

       120㎜×15㎜×10㎜

6. 悬臂梁技术参数：

1. 冲击速度：3.5m/s
2. 摆轴中心至试样中心的距离：335㎜
3. 刀刃夹角：75°
4. 刀刃圆角半径：0.8㎜
5. 刀刃前角：5°
6. 刀刃后角：10°
7. 刀刃中心距钳口上表面：22±0.2㎜
8. 试样类型及尺寸（长×宽×厚）：

80㎜×10㎜×4㎜

       63.5㎜×12.7㎜×12.7㎜

       63.5㎜×12.7㎜×6.4㎜

       63.5㎜×12.7㎜×3.2㎜

     7.主机外形尺寸（长×宽×高）：约360 ㎜×240 ㎜×720㎜
