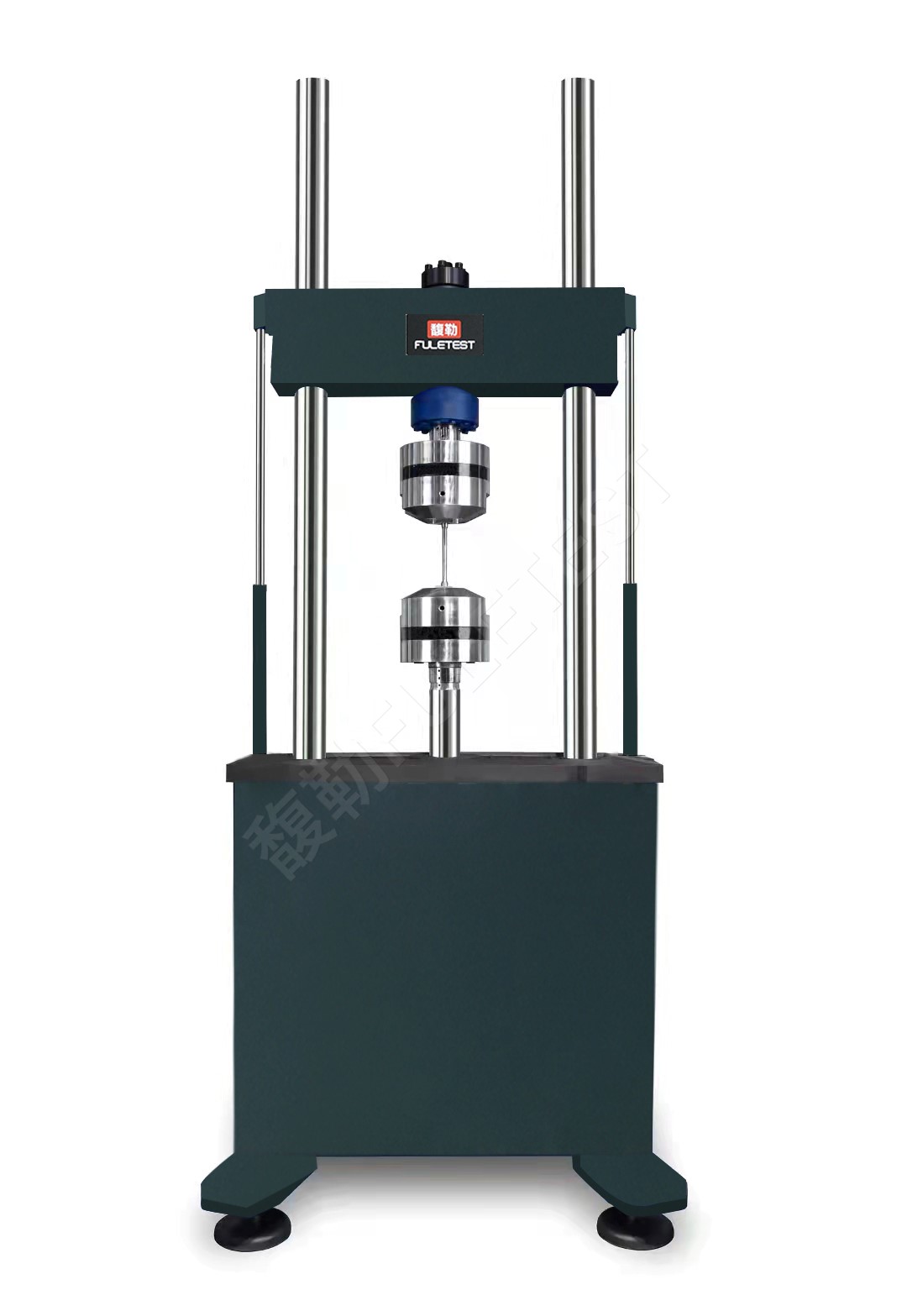

一、疲劳试验机用途：

复合材料疲劳试验机配置老金沙9170登录入口疲劳测试工装主要用于测试复合材料金属材料及其构件在正弦波、三角波、方波、斜波等动态载荷下的拉压交变疲劳特性。可以完成多种疲劳试验项目如： 拉拉疲劳试验、拉压疲劳试验、压压疲劳试验、 断裂韧度试验、裂纹扩展试验、应力疲劳试验、应变疲劳试验等。

   微机控制系统FULETEST疲劳测试软件基于WINDOWS操作系统作为平台，强大的数据处理功能，试验条件和试验结果自动存盘，显示、打印符合相关国家标准的随机成组试验数据、试验曲线、试验报告，是广泛适用于科研院所、冶金建筑、国防人防、大专院校、机械制造、交通运输等行业理想的高性价比的动态疲劳试验设备。

二、疲劳试验标准参考：

 GB/T 3075 金属轴向疲劳试验方法

JJG 556-2011 轴向加力疲劳试验机

三、试验机主机参数：

  1 ，疲劳试验机型号：FLPL104、FLPL204、FLPL304、FLPL504、FLPL105、FLPL305

  2 ，轴向试验力：10KN、20KN、25KN、50KN、100KN、250KN

  3 ，试验力级别：±0.5%/±1%；

  4 ，试验力测量范围：1%--100%FS；

5 ，电液伺服作动器的最大位移：±50mm/75mm；

  6 ，疲劳试验频率范围可选：0.1-100 Hz；

  7 ，框架形式：双立柱；立柱距离：≥600mm；上下夹头间距：50～600 mm；

8 ，控制系统：德国多利DOLI控制系统/老金沙9170登录入口FL控制系统测控软件；

  9 ，控制方式：力、位移两个闭环控制回路，可实现全数字PIDF控制， 控制方式可平滑切换。全数字式DSP控制系统，闭环控制频率：1kHz；

  10 ，全数字内部信号发生器：正弦波、三角波、方波、斜波、组合波等；

  11 ，FLTEST控制系统设计有一套完善的智能化安全管理系统，能实时对试验系统进行巡回自检，实时判断、报告系统的工作状态和工作进程，具有自动监测、自动报警和自动停机功能；

  12 ，试验控制软件，在Windows多种环境下运行，界面友好，操作简单，能完成试验条件、试样参数等设置、试验数据处理，试验数据能以多种文件格式保存，试验结束后可再现试验历程、回放试验数据，老金沙9170登录入口试验机试验数据可导入在Word、Excel、Access、MATLABFL等多种软件下，进行统计、编辑、分类、拟合试验曲线等操作，试验完成后，可打印出试验报告；

 13 ，可扩展配置FLWKGD高低温环境试验箱装置、FLWK1200度高温试验炉装置、FLWK1500度快速加热装置等。

 14 ，可选配FL高温引伸计、高低温引伸计、视频引伸计、非接触式引伸计、激光引伸计等材料变形测量装置。

•   疲劳试验机使用环境要求：

  1 ，室温在10~35℃范围内，其温度波动应不大于2℃/h;

  2, 电源电压的变化应不超过额定电压的±10%。电源频率50Hz；

  3 ，试验机周围应留有不小于0.7m的空间，工作环境整洁、无灰尘；

  4 ，试验机在无明显电磁场干扰的环境中；

  5 ，试验机在无冲击、无震动的环境中；

  6 ，试验机使用环境相对湿度低于80%；

  7 ，试验机周围环境无腐蚀介质.

  四、疲劳试验机备注：
  1 、试验机性能特点详细介绍见“设备建议书”；
  2、各式夹具及测量装置等附件，依客户需求配置；
  3、空间结构的使用或行程大小可根据用户要求特殊订制
