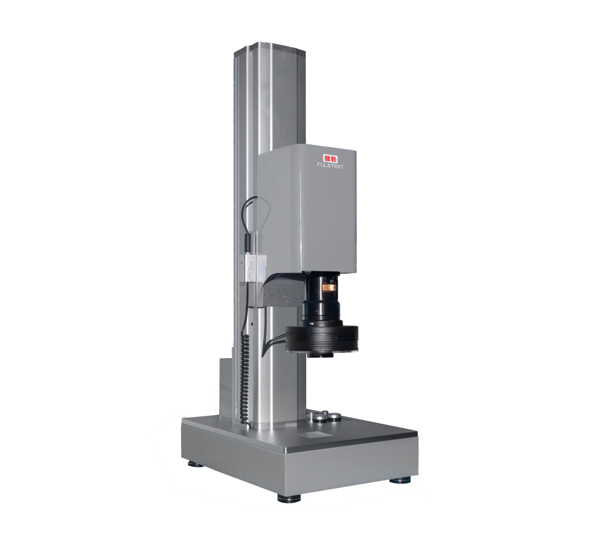

疲劳试样断口图像分析仪

产品目录/ PRODUCT MENU
详细介绍

一、疲劳断口分析仪用途:

疲劳试样断口图像分析仪适用于对金属材料疲劳试样断口测量、Kic断裂韧性裂纹长度测量、Jic断裂韧性裂纹长度测量、蠕变试样尺寸测量、持久试样尺寸测量、圆棒试样缩颈测量、宏观断口面积测量等测量分析。

二、适用试验标准方法:

GB/T229-2020金属夏比缺口冲击试验方法

ASTM E23-2006b金属材料缺口试样标准冲击试验方法

GB/T12778-2008

GB/T5482-2007金属材料动态撕裂试验方法

GB/T231-2002金属布氏硬度试验

GBT 21143-2014准静态断裂韧度统一试验方法

GB-T 4161-2007金属材料平面应变断裂韧度KIC试验方法

ASTM E399- 12e3 金属材料线弹性平面应变断裂韧度KIC标准试验方法

ISO 148-1;2006,Metallic materials-Charpy pendulum impact test-Part 1;Test method,MOD.

  • 断口分析仪主要技术说明:

3.1CCD相机像素500万;

3.2测量分辨率:0.001mm;

3.3测量视场范围:60*45mm;

3.4测量方式:手动测量、自动测量;

3.5LED背景光源同轴光源;

3.6可测试样类型:疲劳试样、断裂试样、CT试样、拉伸试样、圆棒试样、蠕变试样等;

3.7分析软件自动捕捉被测试样边缘,通过选择捕捉范围,系统自动多点自动捕捉被测试样的边缘,如长度、角度、圆边缘;

3.8自动尺寸测量,满足多种常规尺寸测量自动构建,特殊尺寸测量构建,通过系统自动满足特殊尺寸自动测量;如:自动构建两圆心水平直线中线点于点的自动构建自动测量;

3.9丰富的几何测量功能,包括绘图、标注、编辑、测量等操作面板,提供了点、线、圆、弧、椭圆、槽、矩形、环、曲线等的测量及绘制。为各种形状零件的测量多种解决方案;

3.10采用大景深专用远心镜头,确保不会出现因为段差,而造成焦距和模糊和大小形状发生改变的现象,测量分析软件精准的算法,确保了整个系统的高精度测量;

3.11测量数据结果可以导出到相应的EXCEL报表,方便用户随时查询。
